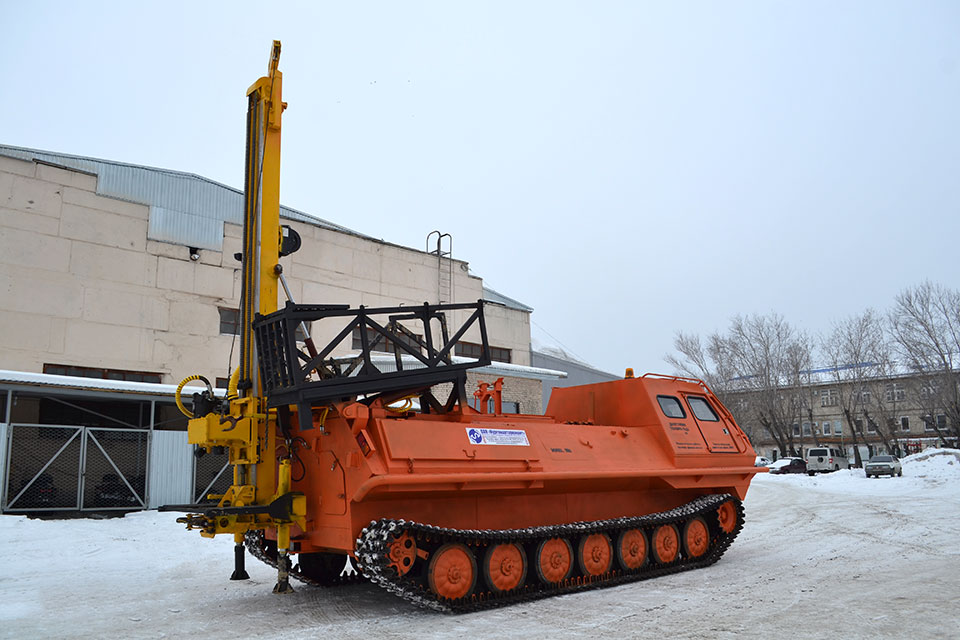

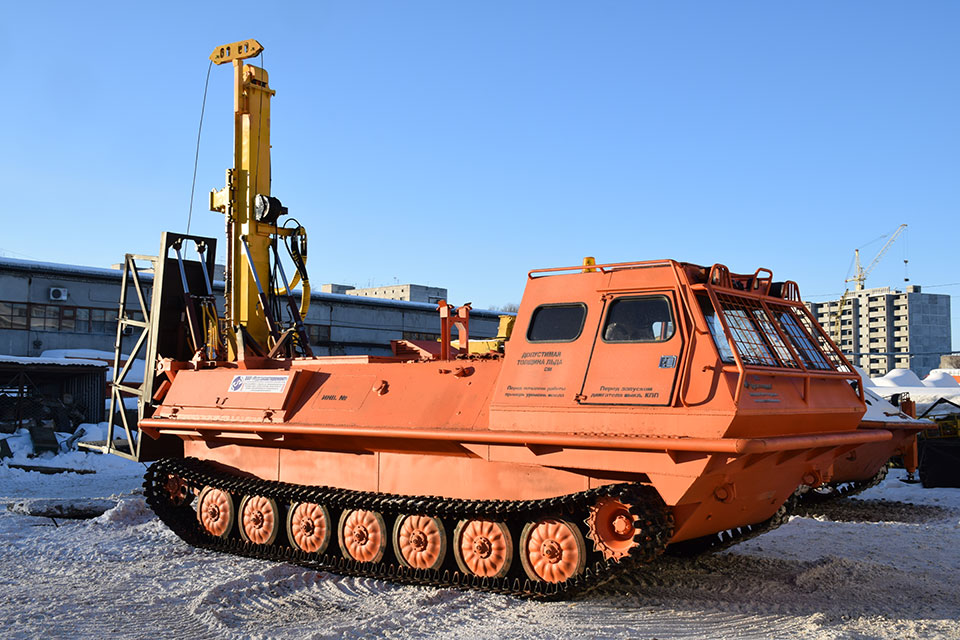

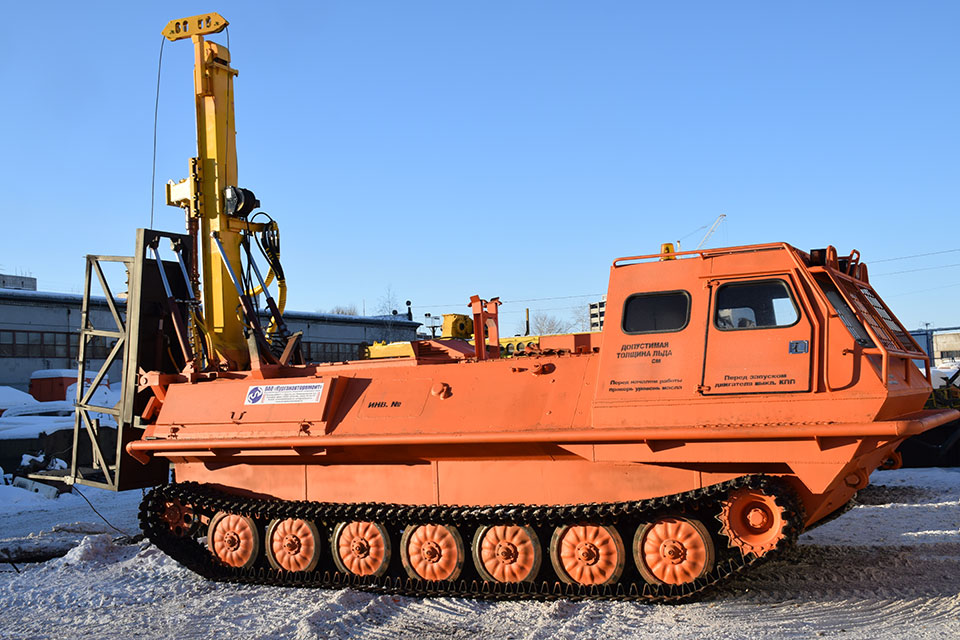

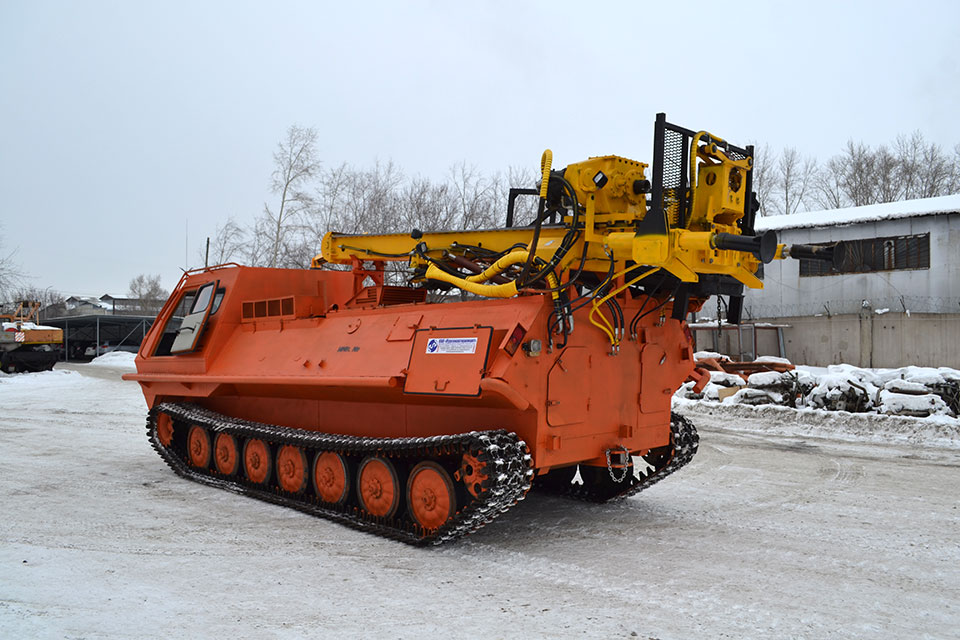

- Предназначен для решения комплекса задач по вращательному бурению вертикальных скважин различного назначения в грунтах 1-4 категорий буримости в условиях бездорожья и труднодоступной местности Бурение сейсморазведочных скважин в тяжелых разрезах (торф, мерзлота, тяжелые глины) больших диаметров.
Технические характеристики:
| Полная масса изделия, кг | 16800 |
| Габариты в транспортном положении, мм, Д х Ш х В | 9000 х 3150 х 3350 |
| Габариты в рабочем положении, мм, Д х Ш х В | 8950 х 3150 х 6300 |
| Снегоболотоход многоцелевой КТМ-11В | |
| Количество посадочных мест в кабине, чел. | 7 |
| База, мм | 4500 |
| Колея, мм | 2500 |
| Дорожный просвет, мм | 400 |
| Среднее удельное давление на грунт | |
| для узкой / широкой гусениц, кг/см2 | 0,43/0,28 |
Скорость движения максимальная, км/ч |
60 |
| Средний расход топлива на 100 км, л | 110 |
| Запас хода по топливу, км | 450 |
| Двигатель | дизель ЯМЗ-238 БЛ |
| Максимальная мощность, кВт (л.с.) | 221 (300) |
| Трансмиссия | механическая |
| Механизм поворота | планетарно-фрикционный |
| Ходовая часть | гусеничная |
| Подвеска | независимая торсионная |
| Опорный каток | колесо с массивной шиной |
| Число катков на один борт | 7 |
| Буровая установка УБГМ-1T | |
| Частота вращения шпинделя, об/мин | 0…340 |
| Рег-ка частоты вращения | бесступенчатая |
| Максимальный крутящий момент, кг*м | 1000 |
| Макс. Усилие подъема буровой колонны, кг | 13000 |
| Макс. Давление на забой, кг | 9000 |
| Ход подачи вращателя каретки, мм | 3400 |
| Скорость подачи вниз, м/с | 0…0,9 |
| Скорость подачи вверх, м/с | 0…0,6 |
| Привод подачи | гидроцилиндр с удвоением хода (полиспаст) |
| Макс. диаметр бурового инструмента, мм | 550 |
| Условная глубина бурения шнеком O108, м | 60 |
| Механизация сборки-разборки колонны | |
| Лебедка ЛБ-160. Грузоподъемность, кг | 1600 |
| Емкость кассеты для шнеков Ø150 мм, шт | 18 |
| Используемые буровые колонны | ШБ-00, 751ДКу |
Базовая комплектация:

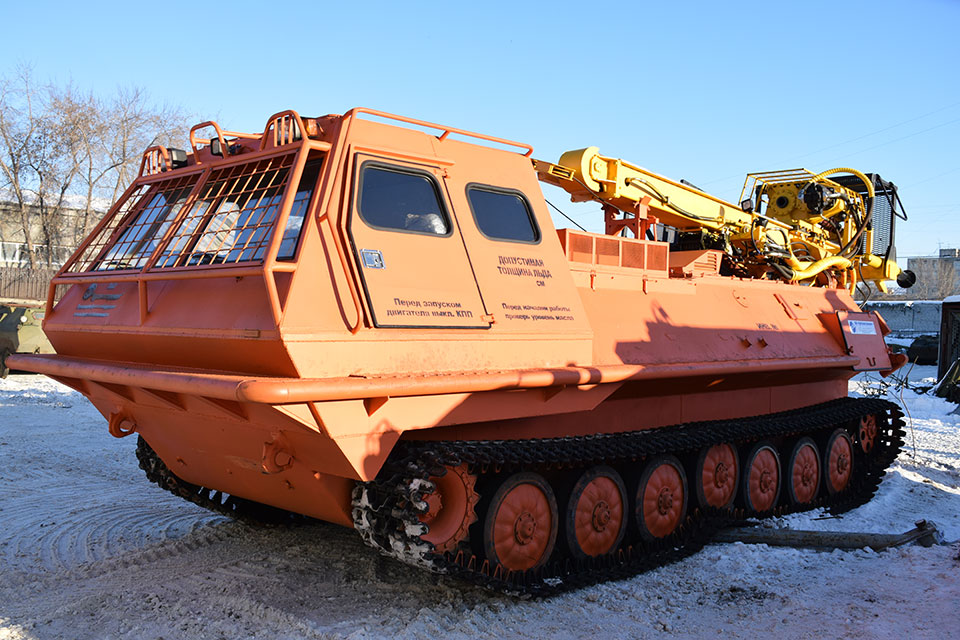

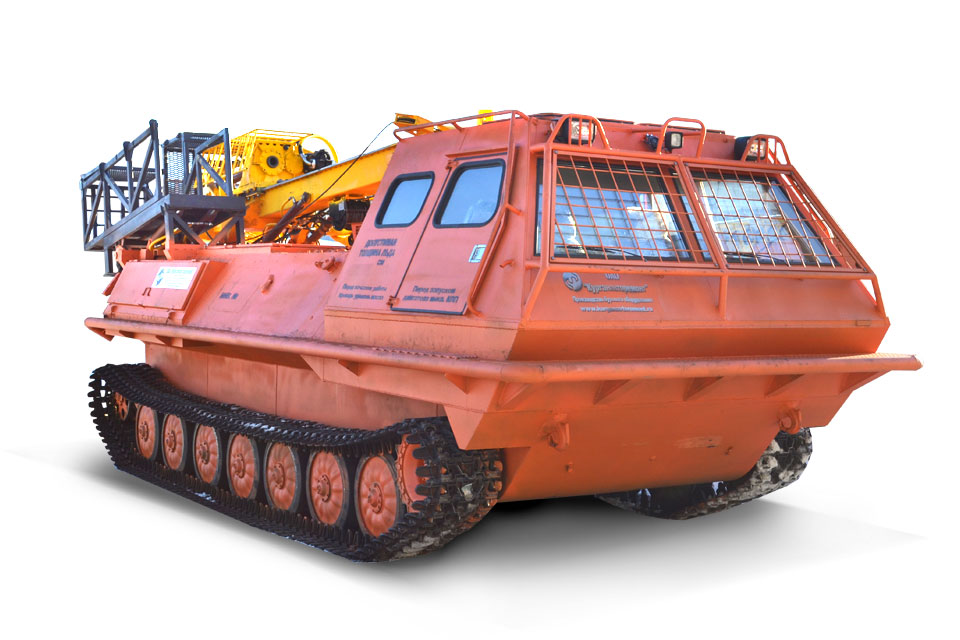

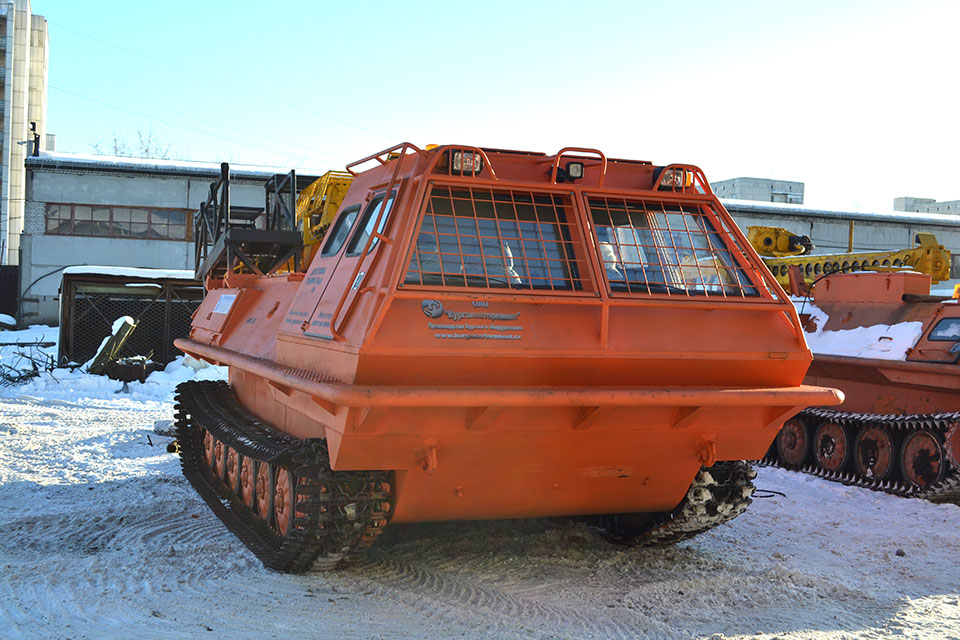

Снегоболотоход многоцелевой КТМ-10В

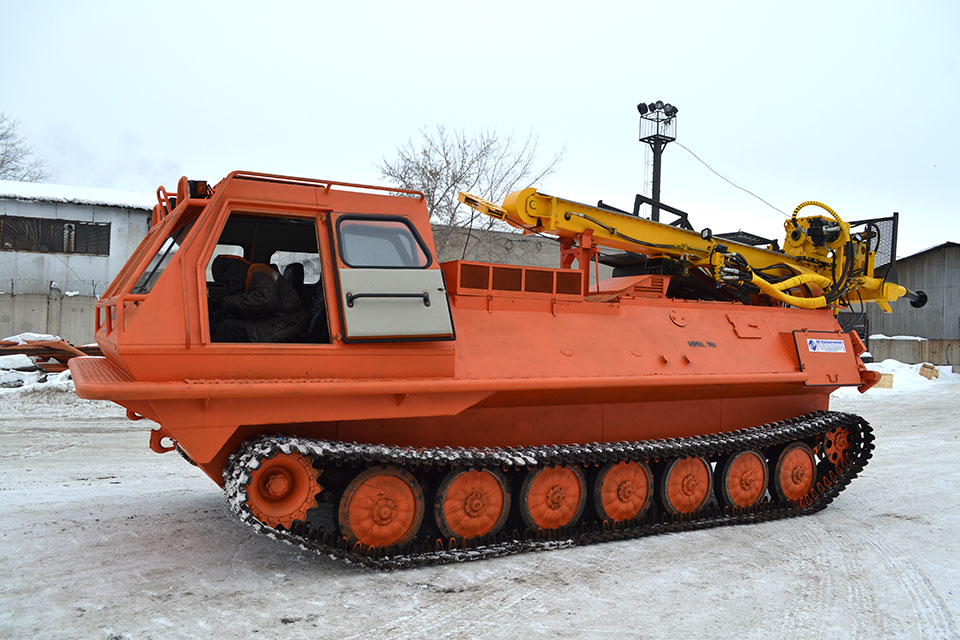

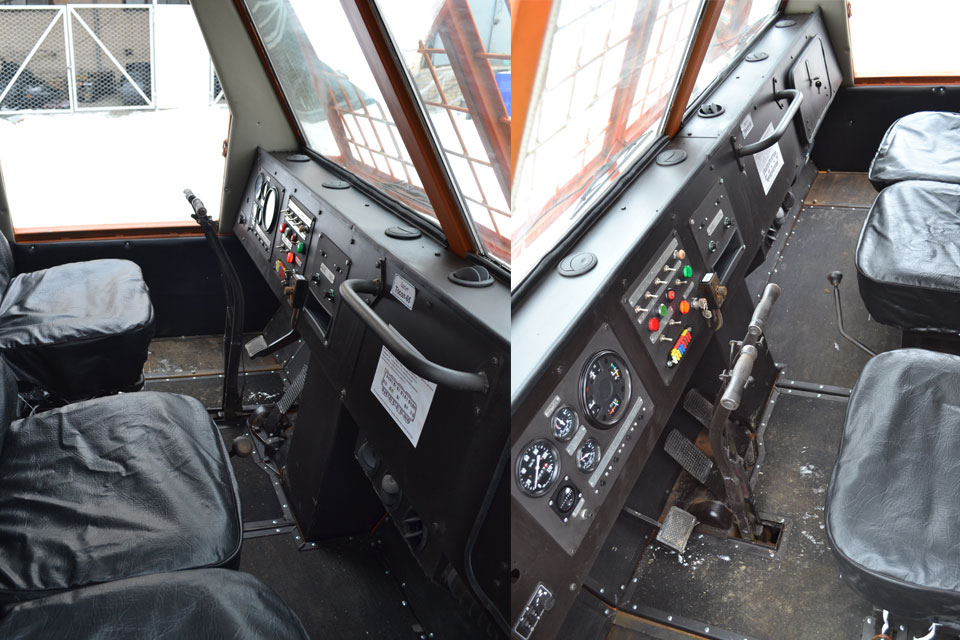

- Утепленная комфортная кабина с боковыми дверями доступа — 7 сидячих (2 спальных) мест
- Отопитель салона от системы охл-ния двигателя с обдувом стекол Автономный воздушный отопитель
- Предпусковой подогреватель двигателя
- Усиление днища снегоболотохода
- Усиление корпуса трубами по контуру
- Увеличенное двойное лобовое остекление
- Дворники лобовых стекол
- Зеркала заднего вида
Буровая установка УБГМ-1T
- Удлинитель и полузамок с ловителем
- Стол зажимной
- Кронштейн крановый
- Лебедка
- Захваты для шнеков ШБ-00 и 751
- Площадка помощника буровика
- Дополнительный отсек для перевозки ВВ и СИ
- Кассета для шнеков
