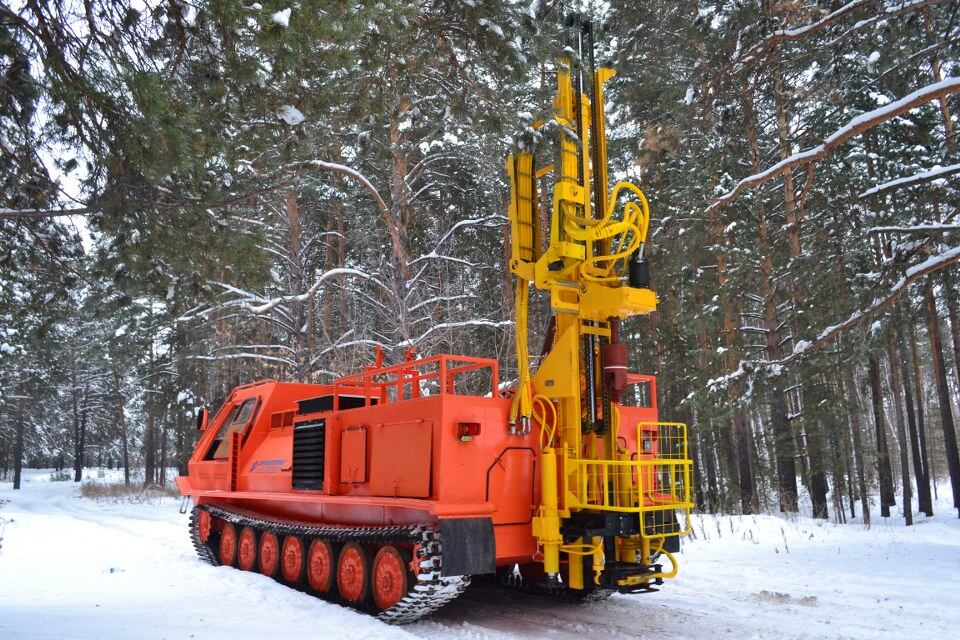

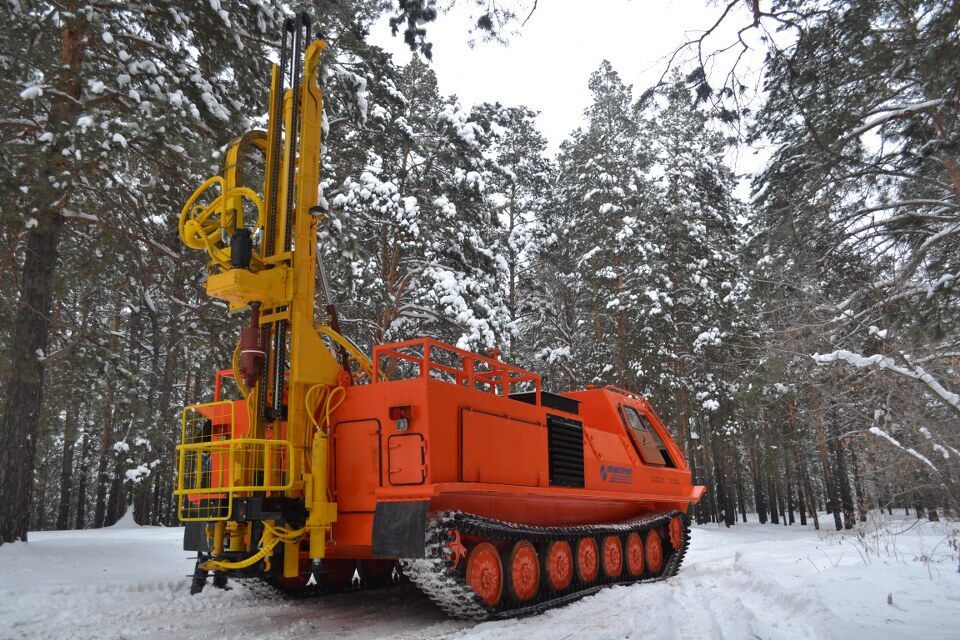

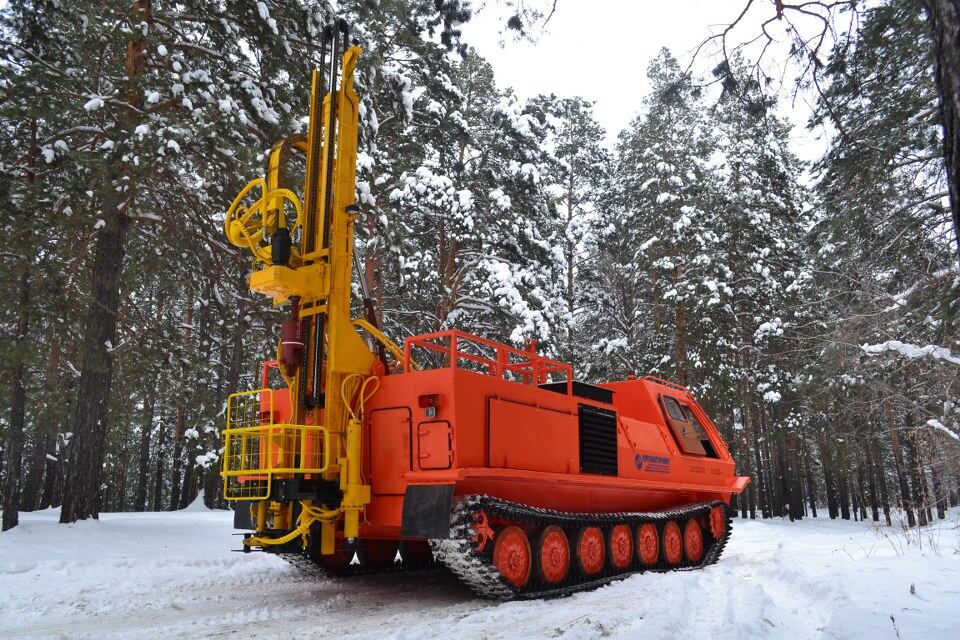

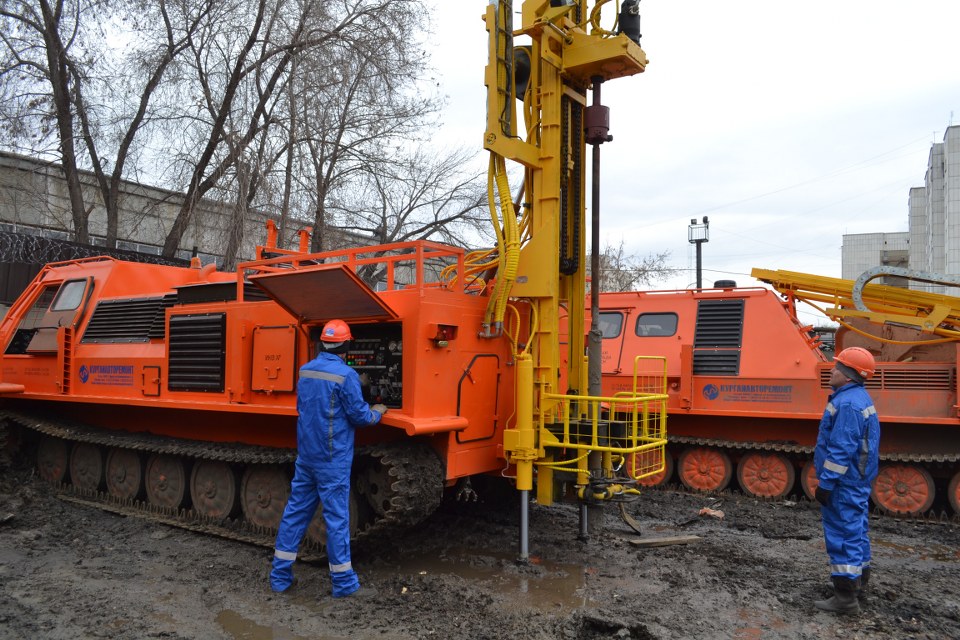

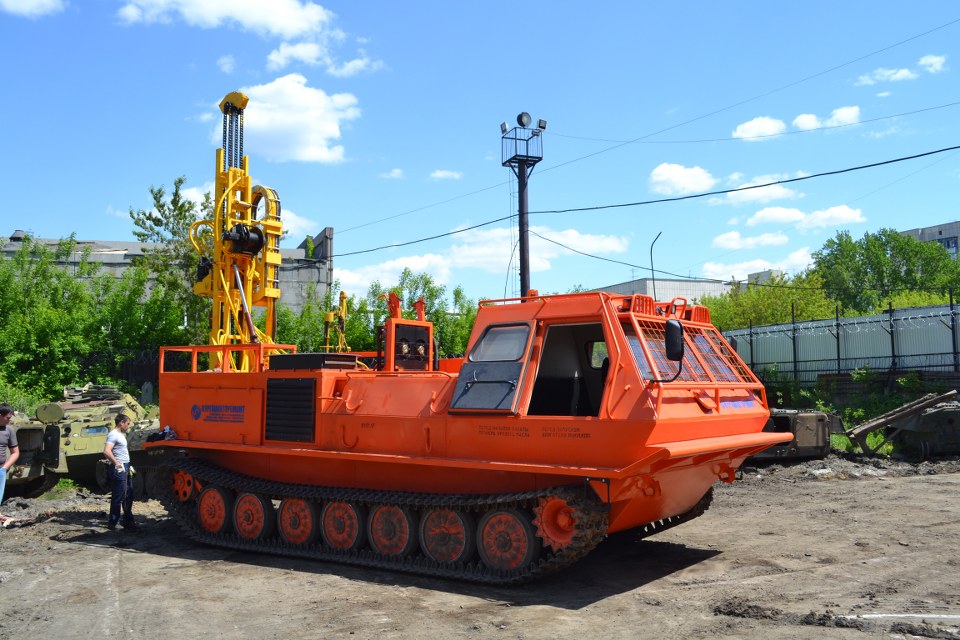

- Предназначен для решения комплекса задач по вращательному бурению вертикальных скважин различного назначения в грунтах 1-4 категорий буримости, с продувкой до 10 категории буримости, отбору образцов грунта при производстве инженерно-геологических изысканий в условиях бездорожья и труднодоступной местности.
Технические характеристики:
| Полная масса изделия, кг | 15500 |
| Габариты в транспортном положении, мм, Д х Ш х В | 8550 х 3150 х 3250 |
| Габариты в рабочем положении, мм, Д х Ш х В | 8250 х 3150 х 5500 |
| Снегоболотоход многоцелевой КТМ-11В | |
| Количество посадочных (спальных) мест в кабине, чел. | 7 (2) |
| База, мм | 4500 |
| Колея, мм | 2500 |
| Дорожный просвет, мм | 400 |
| Среднее удельное давление на грунт | |
| для узкой / широкой гусениц, кг/см2 | 0,43/0,28 |
Скорость движения максимальная, км/ч |
60 |
| Средний расход топлива на 100 км, л | 110 |
| Запас хода по топливу, км | 450 |
| Двигатель | дизель ЯМЗ-238 БЛ |
| Максимальная мощность, кВт (л.с.) | 221 (300) |
| Трансмиссия | механическая |
| Механизм поворота | планетарно-фрикционный |
| Ходовая часть | гусеничная |
| Подвеска | независимая торсионная |
| Опорный каток | колесо с массивной шиной |
| Число катков на один борт | 7 |
| Буровая установка УБГМ-1А | |
| Частота вращения шпинделя, об/мин | 0…350 |
| Рег-ка частоты вращения | бесступенчатая |
| Максимальный крутящий момент, кг*м | 420 |
| Макс. Усилие подъема буровой колонны, кг | 6000 |
| Макс. Давление на забой, кг | 5000 |
| Ход подачи вращателя, мм | 3400 |
| Скорость подачи вниз, м/с | 0…1,0 |
| Скорость подачи вверх, м/с | 0…0,7 |
| Привод подачи | гидроцилиндр с удвоением хода (полиспаст) |
| Макс. диаметр бурового инструмента, мм | 450 |
| Емкость кассеты для шнеков O108 мм, шт | 20 |
| Условная глубина бурения шнеком O108, м | 60 |
Базовая комплектация:

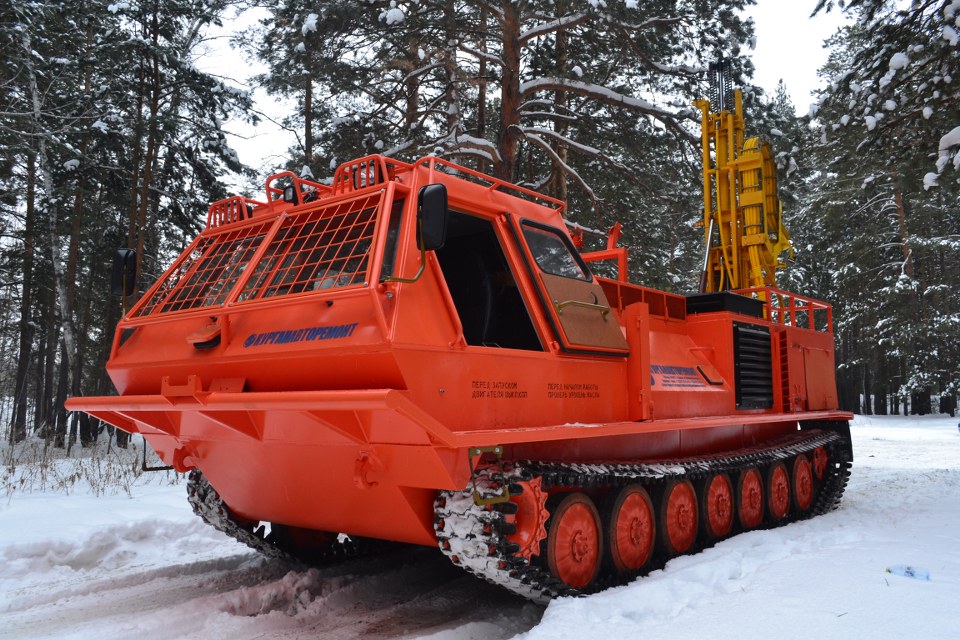

Снегоболотоход многоцелевой КТМ-10В
- Утепленная кабина с боковыми дверями доступа — 7 сидячих (2 спальных) места
- Отопитель салона от системы охлаждения двигателя с обдувом стекол
- Автономный воздушный отопитель салона
- Предпусковой подогреватель двигателя
- Усиление днища снегоболотохода
- Усиление корпуса трубами по контуру
- Увеличенное лобовое остекление
- Дворник ветрового стекла механика-водителя
- Зеркала заднего вида
Буровая установка УБГМ-1А
- Сальник-вертлюг
- Полузамок продувочный безопасный
- Стол буровой
