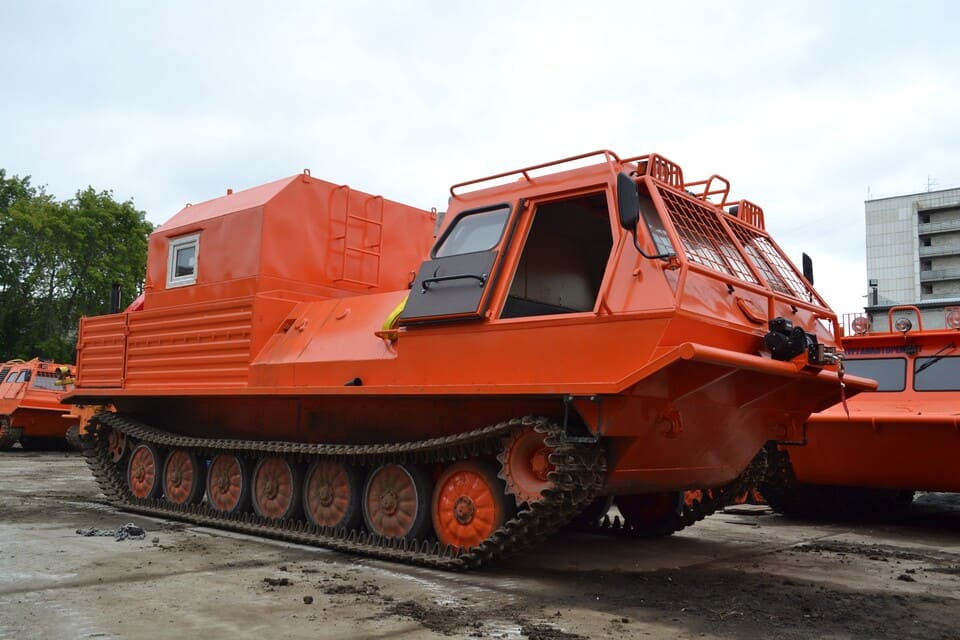

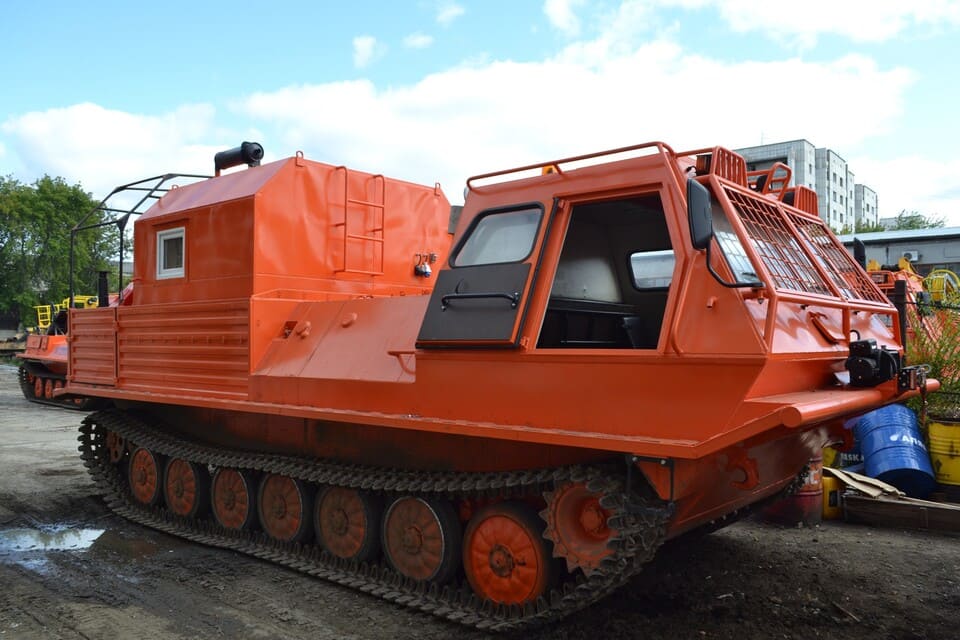

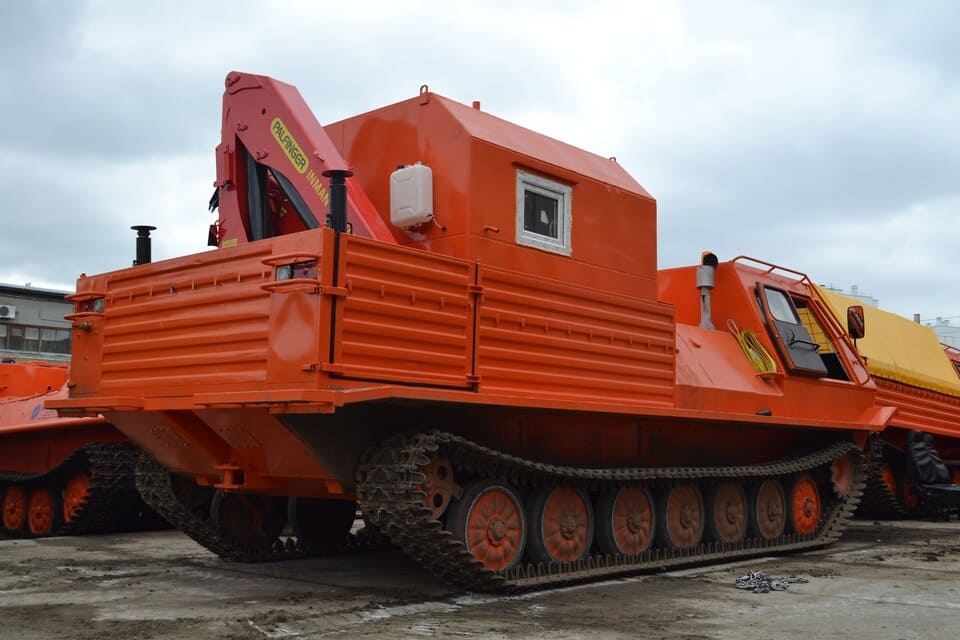

- Предназначен для выполнения различных задач по перевозке вахтовых смен, геолого- разведочных партий, аварийных бригад и доставки съемных ремонтных модулей в условиях бездорожья, а также выполнения грузоподъемных операций.
Технические характеристики:
| Полная масса изделия, кг | 17000 |
| Габаритные размеры, мм, Д х Ш х В | 8300 х 3150 х 3550 |
| Снегоболотоход многоцелевой КТМ-11Б | |
| Количество посадочных / спальных мест в кабине, чел. | 7/2 |
| База, мм | 4500 |
| Колея, мм | 2500 |
| Дорожный просвет, мм | 400 |
| Среднее удельное давление на грунт, кг/см2 | 0,28 |
| Максимальная скорость, км/ч | 60 |
| Запас хода по топливу по шоссе, км | 500 |
| Двигатель | Дизельный ЯМЗ-238 |
| Мощность, кВт (л.с.) | 221 (300) |
| Гусеница | снегоболотоходная широкая |
| Число катков на один борт | 7 |

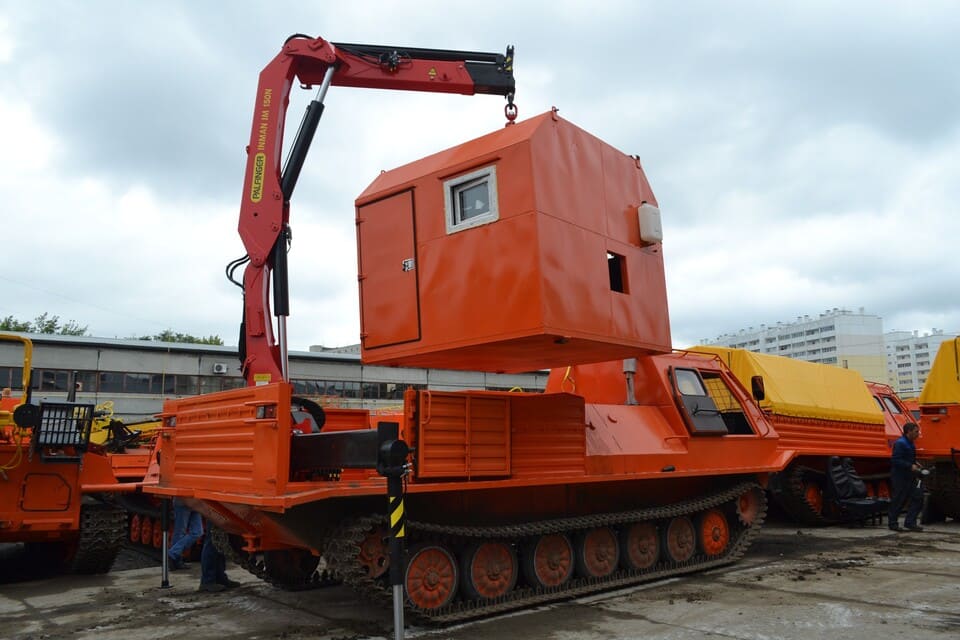

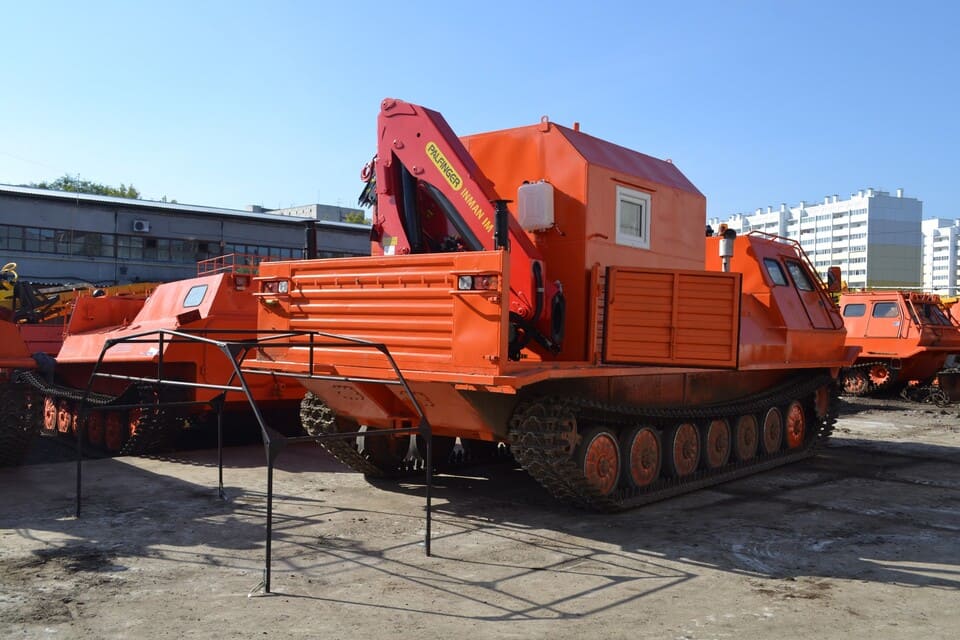

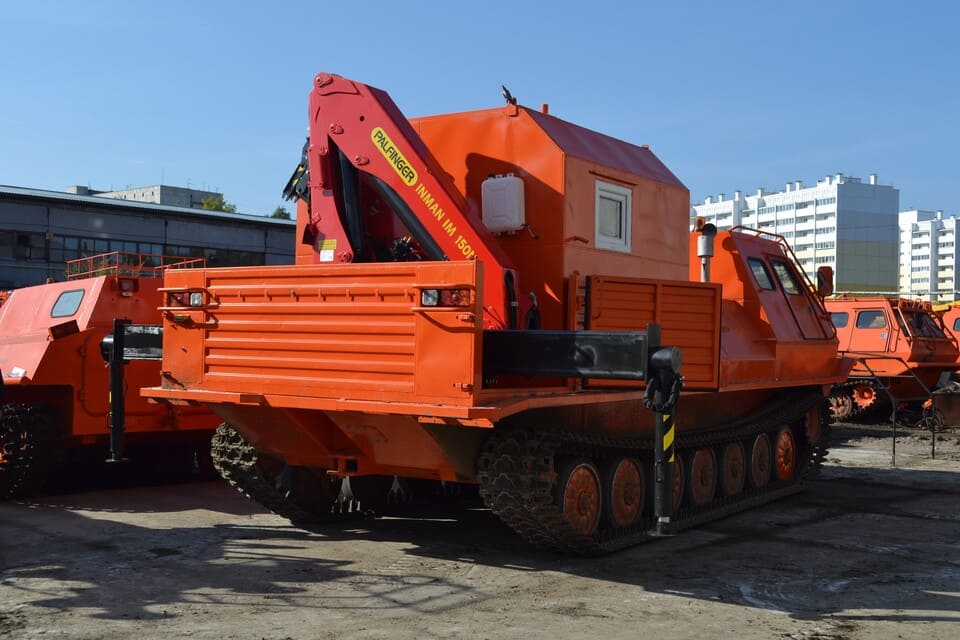

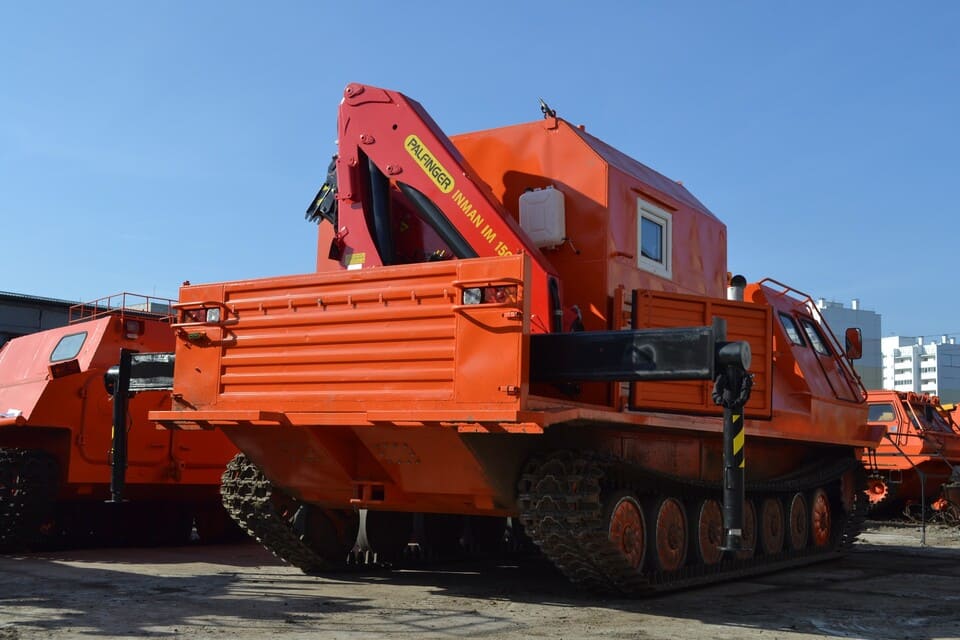

| Крано-манипуляторная установка ИМ-150N | |
| Угол поворота, град. | 420 |
| Крутящий момент поворота, кН х м | 17,7 |
| Количество выдвижных секций, шт. | 2 |
| Максимальный грузовой момент, кН х м | 14,3 |
| Максимальная грузоподъемность, кг | 6100 |
| Максимальный вылет стрелы, м | 8,1 |

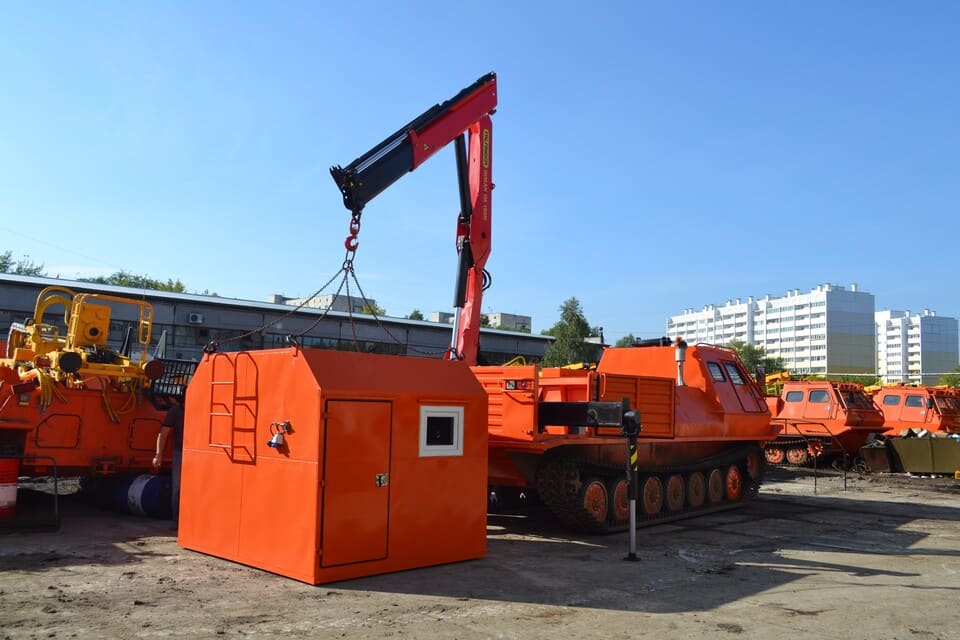

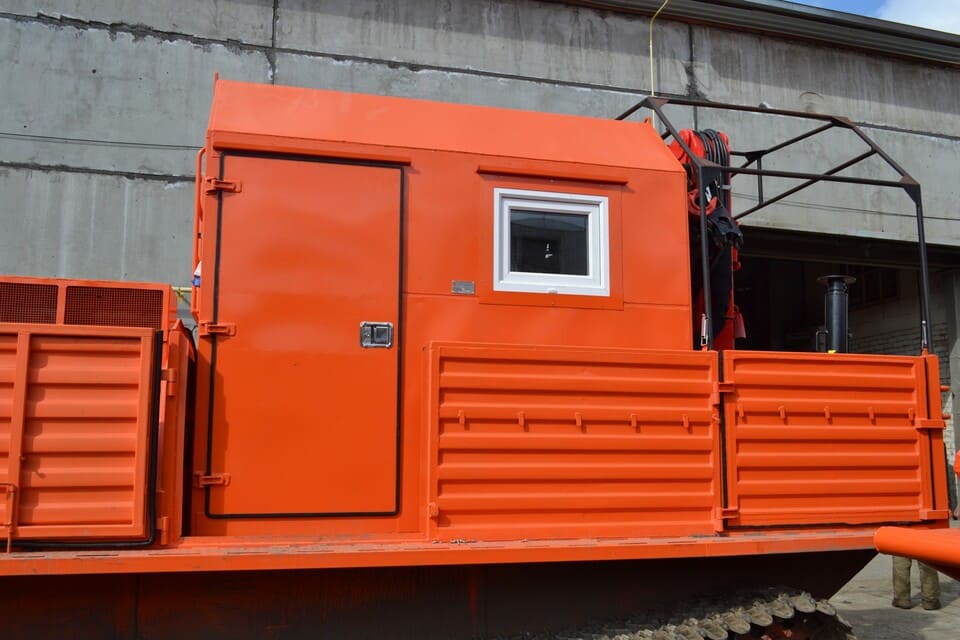

| Модуль-мастерская | |
| Габаритные размеры, длина х ширина х высота, мм | 2200 х 2600 х 2250 |
| Комплектация модуля-мастерской. Модификация #1 | |

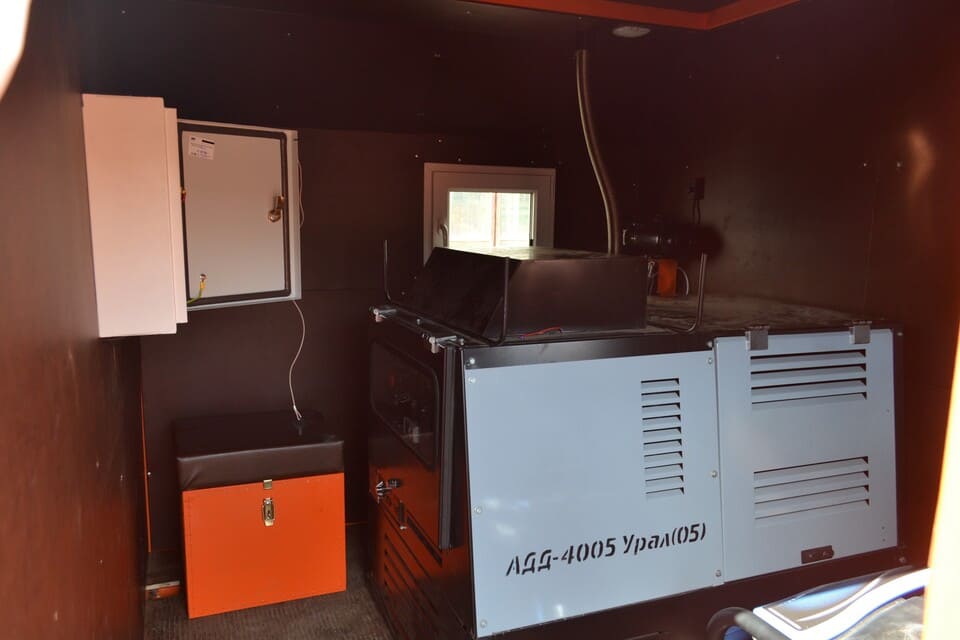

| Дизельный сварочный агрегат АДД-4005 Урал или аналог | |
| Двигатель | дизель MMZ-3LD / 26 кВт |
| Номинальный сварочный ток, А | 400 |
| Автономный генератор SMDO Disel 6000 EXLC или аналог | |
| Максимальная мощность, кВт | 5,2 |
| Комплектация модуля-мастерской. Модификация #2 | |
| Сварочный генератор MOSA TS 200 DES/CF или аналог | |
| Верстак | |
| Заточной станок с вытяжкой ЗСВ-20 или аналог | |
| Сверлильный станок ЗУБР ЗСС-550 или аналог | |
| Тиски слесарные RIDGID SUPERIOR 160 или аналог | |
| Светодиодный прожектор NFL-M-2х50-4К-TRI-LED или аналог | |
| Кабель-удлинитель (30 м) | |
| По согласованию с заказчиком возможны различные комплектации модуля-мастерской | |
| Грузовая платформа | |
| Внутренние размеры грузовой платформы, мм, длина х ширина | 3500 (2000) х 2700 |
| Высота бортов, мм | 850 |
Базовая комплектация:
- Комплект ЗИП снегоболотохода многоцелевого КТМ-11Б
- Предпусковой подогреватель двигателя
- Огнетушитель ОУ-5 (2 шт.)
- Автоматическая система пожаротушения силового отсека
- Проблесковый маячок на крыше кабины
- Трюмный электрический откачивающий насос
- Место для установки гос. номера с плафоном освещения
Дополнительное оснащение
- Электрическая лебедка самовытягивания
- Тягово-сцепное устройство
- Стеклоочистители
Документация
- КТМ11Б.01ПС. Паспорт
- ММ-01(02).00.00.000ПС. Паспорт
- Снегоболотоход КТМ-11Б. Руководство по эксплуатации
- Документация на комплектующие изделия
↓ Скачать информационный лист
